ARC Multi-Pulse Cable Fault Pre-Locator 10.1 นิ้ว การสัมผัส ระยะทาง 120 กิโลเมตร 400MHz การทดสอบ XHGG502A

Name: ARC Multi-Pulse Cable Fault Pre-Locator 10.1 นิ้ว การสัมผัส ระยะทาง 120 กิโลเมตร 400MHz การทดสอบ XHGG502A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A
Price: 1,550.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, Shaanxi, China
ชื่อแบรนด์:	XZH
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHGG502A

ข้อมูลรายละเอียด

สถานที่กำเนิด:

Xi'an, Shaanxi, China

ชื่อแบรนด์:

XZH

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHGG502A

ความถี่ในการสุ่มตัวอย่าง:

1เมกะเฮิร์ตซ์~ 400เมกะเฮิร์ตซ์

แอมพลิจูดพัลส์แรงดันต่ำ:

300V ± 15%

ช่วงตั้งแต่:

≥120กม

ความกว้างของพัลส์:

0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS

ความละเอียดขั้นต่ำ:

0.07ม

ทดสอบพื้นที่ตาบอด:

≤10ม

ข้อผิดพลาดในการวัด:

≤±(0.5%×ยาว+1ม.)

แหล่งจ่ายไฟ:

ชาร์จ AC110V~240V, 50Hz/60Hz

Pulse Coupler ทนต่อแรงดันไฟฟ้า:

กระแสตรง 35kV

ปริมาณและน้ำหนัก:

ยาว358มม.×กว้าง284มม.×ส168มม.-4.7กก

สภาพการทำงาน:

อุณหภูมิ -20°C~+65°C, ความชื้นสัมพัทธ์ 90%, ความดันบรรยากาศ 750±30mmHg

แสดง:

หน้าจอสัมผัส TFT ขนาด 10.1 นิ้ว, 1024×600, LED 280nit

ช่วงการทดสอบ:

≥120กม

ความถี่ในการสุ่มตัวอย่าง:

1เมกะเฮิร์ตซ์~ 400เมกะเฮิร์ตซ์

พัลส์แรงดันต่ำ:

300Vpp, ความกว้างที่เลือกได้ 8 แบบ (0.15~10μs)

คะแนน Pulse Coupler:

กระแสตรง 35kV

โหมดทดสอบ:

TDR, ICE (กระแสอิมพัลส์), ARM (การสะท้อนส่วนโค้งหลายพัลส์ 8 กลุ่ม)

การจัดเก็บรูปคลื่น:

บันทึก 8000+ LV/HV; บันทึกหลายพัลส์มากกว่า 250 รายการ

แหล่งจ่ายไฟ:

เอซี 110V~240V, 50Hz/60Hz; แบตเตอรี่ลิเธียมในตัว

ขนาด:

358×284×168มม

น้ำหนัก:

4.7กก

เงื่อนไขการดำเนินงาน:

-20°C~+65°C; ≤90% ความชื้นสัมพัทธ์; 750±30มม.ปรอท

การปฏิบัติตาม:

GB/ที 18268.1; DL/ที 849.1-2019; เจเจเอฟ1042-2020; ซีอี; ไอเอสโอ

เน้น:

High Light

เน้น:

เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า ARC หลายจังหวะ

120 กิโลเมตร คาเบลล็อกเกอร์ 400MHz

เครื่องตรวจสอบความผิดพลาดสายไฟฟ้าแรงสูง

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

500 หน่วย/เดือน

คําอธิบายสินค้า

รุ่นเรือประจําตัว ∙ XHGG502Aเครื่องตรวจจับความผิดพลาดสายเคเบิลที่ทันสมัยที่สุดในสายสินค้า XZH ด้วยการเก็บตัวอย่างความเร็วสูงสุด 400MHz ระยะทางสูงสุด 120 กิโลเมตร ความละเอียดต่ําสุด 0.07mและเทคโนโลยี ARC 8 กลุ่มจอสัมผัสอุตสาหกรรมขนาด 0.1 นิ้ว

XHGG502A Cable Fault Pre-Locator เป็นอุปกรณ์ระดับมืออาชีพที่ประกอบด้วยวิธีการทดสอบสามแบบที่สมบูรณ์แบบ TDR (Time Domain Reflectometry) ICE (Impulse Current)และ ARM (Arc Reflection Multi-Pulse) ในแพลตฟอร์มบูรณาการเดียวสร้างขึ้นรอบคอมพิวเตอร์จอสัมผัส TFT อุตสาหกรรมขนาด 10.1 นิ้วการวัดระยะความผิดพลาดที่น่าเชื่อถือ และการวิเคราะห์รูปคลื่นสําหรับทุกชนิดความผิดพลาดสายไฟฟ้าที่ทั่วไป: ความต้านทานต่ํา, สายวงจรสั้น, สายวงจรเปิด, การตัดต่อ, การรั่วไหลความต้านทานสูง, และ flashover ความต้านทานสูง

สิ่งที่ทําให้ XHGG502A แตกต่างกันคือความสามารถของ ARC หลายจังหวะ: เมื่อคู่กับพับจังหวะ (เรท DC 35kV),มันแสดง 8 กลุ่มของการเปรียบเทียบรูปคลื่นความดันสูงและความดันต่ํา, ทําให้เทคนิคสามารถให้ความมั่นใจกับการจับคู่ลายเซ็นต์ความผิดพลาดการกําหนดระยะห่างความผิดพลาดที่ชัดเจน ✓ ความสามารถที่พบได้เฉพาะในอุปกรณ์ที่มีราคาสูงกว่า.

XHGG502A Detail Photos

รูปแบบการทดสอบ ✓ 3 วิธี, เครื่องมือหนึ่ง

รูปแบบ	วิธีการ	ดีที่สุดสําหรับ
TDR	พริบความแรงต่ํา (300Vpp, ความกว้างของพริบความแรง 8)	ความต้านทานต่ํา, การตัดวงจรสั้น, การเปิดวงจร, และความผิดพลาดในการตัดสาย การวัดความยาวของสายไฟและความเร็วของคลื่น
ICE	กระแสกระตุ้น (กระแสไฟฟ้าสูง)	การรั่วไหลความต้านทานสูงและความผิดพลาด flashover จับรูปคลื่นของกระแสไฟฟ้าที่ผ่านไป
ARM	อาร์ครีฟเลคชั่น มัลติพัลส (8 กลุ่ม)	ความต้านทานสูงและความผิดพลาด flashover ด้วยรูปคลื่นที่ยากที่จะตีความ 8 การเปรียบเทียบความแรงสูง / ความดันต่ําพร้อมกันกําจัดความไม่ชัดเจน

ลักษณะสําคัญ

การเก็บตัวอย่างความเร็วสูงสุด 400MHz:การเก็บตัวอย่างแบบแปรเปลี่ยนจาก 1MHz ถึง 400MHz ให้ความละเอียดขั้นต่ํา 0.07m มากกว่า 7* ดีกว่าเครื่องตรวจจับก่อน 100MHz มาตรฐานจับรายละเอียดรูปคลื่นที่ดีที่สุดสําหรับการคํานวณระยะทางความผิดพลาดที่แม่นยําบนสายไฟฟ้ายาว.
ระยะทางการทดสอบสูงสุด 120 กม.ระดับชั้นนําในอุตสาหกรรมสําหรับการถ่ายทอดพลังงานและการวินิจฉัยสายโทรคมนาคมระยะไกล การเก็บตัวอย่างต่อเนื่องแบบอัตโนมัติอย่างเต็มที่
เทคโนโลยี ARC 8-Group Multi-Pulse:วิธีการสะท้อนวงโค้งพิเศษจับและแสดง 8 กลุ่มของรูปคลื่นเทียบเทียบความแรงสูง / ความแรงต่ําพร้อมกันการทดสอบระยะทางอัตโนมัติด้วยการยกเว้นมือสําหรับการวิเคราะห์โดยผู้เชี่ยวชาญ. ลดเวลาในการตีความในข้อผิดพลาดที่ซับซ้อน
10จอสัมผัสอุตสาหกรรมขนาด 0.1 นิ้วความละเอียด 1024 * 600 ด้วยแสงเบื้องหลัง LED 280nit ภาพที่เห็นได้ในแสงแดดกลางแจ้งโดยตรง เมนูภาษาอังกฤษเต็มที่รองรับทั้งจอสัมผัสและการทํางานปุ่มกดที่มีโค้ดสําหรับการใช้มือถุงมือในสนาม
300Vpp กระแทกความดันต่ํากับ 8 ความกว้างเลือกได้:0.15μs, 0.30μs, 0.60μs, 1.20μs, 2.4μs, 5.0μs, 7.5μs, และ 10μs ตรงกับความกว้างของกระแทกต่อความยาวของสายไฟและประเภทความผิดพลาดเพื่อความชัดเจนของการสะท้อนที่ดีที่สุด
เครื่องเชื่อมต่อกระแทกไฟฟ้า DC 35kV รองรับ:ทํางานกับเครื่องกําเนิดกระแทกพลังงานสูงสําหรับการทดสอบ ARM หลายกระแทกในความผิดพลาดความขัดขวางสูงที่ยากที่สุด
การจัดเก็บและจัดการรูปคลื่นขนาดใหญ่:เก็บบันทึกไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟล์ทั้งหมดสามารถมีชื่อในสนามและส่งออกผ่าน USB ไปยังโปรแกรม PC สําหรับการวิเคราะห์อาร์คิฟและการสร้างรายงาน.
การวิเคราะห์ระยะทางและรูปคลื่นอัตโนมัติอัตโนมัติที่ระดับปัญญาอัจฉริยะ กําหนดปริมาตรการทดสอบที่ดีที่สุดการวิเคราะห์รูปร่างคลื่นที่สร้างขึ้นโดยอัตโนมัติคํานวณและแสดงระยะทางความผิดพลาด.
ความน่าเชื่อถือในระดับอุตสาหกรรม:ระบบจําแนกที่มีวงจรบูรณาการอุตสาหกรรม แบตเตอรี่ลิตியம்ไอออนขนาดใหญ่ที่ติดตั้งสําหรับการทํางานในสนามที่ขยายออกไป สอดคล้องกับ GB / T 18268.1 (EMC อุตสาหกรรม) DL / T 8491-2019 (เครื่องทดสอบไฟฟ้าไฟฟ้าสายไฟฟ้า), และ JJF1042-2020 (รายละเอียดการปรับขนาด)

รายละเอียดเทคนิค

XHGG502A ปริมาตรครบถ้วน
ระยะทดสอบ	≥ 120km
ความละเอียดอย่างน้อย	00.07m
อัตราการเก็บตัวอย่าง	1MHz ~ 400MHz, เปลี่ยนแปลง
ความผิดพลาดในการวัด	≤±(0.5%*L+1m)
พื้นที่ทดสอบตาบอด	≤ 10m
พริบความดันต่ํา	300Vpp ± 15%; ความกว้าง 8: 0.15/0.30/0.60/1.20/2.4/5.0/7.5/10μs
เครื่องเชื่อมต่อจังหวะ ทนความกระชับกําลัง	DC 35kV
รูปแบบการทดสอบ	TDR (กระแทกความดันต่ํา), ICE (กระแทกกระแสไฟฟ้า), ARM ( arc reflection multi-pulse *8)
การแสดง	10.1 นิ้ว TFT สีสัมผัส, 1024 * 600, 280nit LED แบ็คไลท์
การปฏิบัติงาน	หน้าจอสัมผัส + ปุ่มกดที่มีรหัส; เมนูภาษาอังกฤษเต็ม
การเก็บของแบบคลื่น	8,000+ บันทึก LV/HV; 250+ บันทึกหลายจังหวะ; การส่งออก USB ไปยัง PC
ฟังก์ชันอัตโนมัติ	การเก็บตัวอย่างต่อเนื่องอัตโนมัติ การตั้งค่าระยะทางอัตโนมัติ การวิเคราะห์รูปคลื่นอัตโนมัติ การแสดงระยะทางอัตโนมัติ
พลังงาน	AC 110V~240V, 50Hz/60Hz; แบตเตอรี่ลิเดียมชาร์จใหม่ในตัว
ขนาด	358 * 284 * 168 มม
น้ําหนัก	4.7 กิโลกรัม
สภาพแวดล้อมการทํางาน	-20°C ถึง +65°C; ≤90% RH; 750±30mmHg
ความสอดคล้อง	GB/T 182681; DL/T 849.1-2019; JJF1042-2020; CE; ISO

ประเภทสายไฟฟ้าและการปกปิดความผิดพลาด

ประเภทสาย	ความผิดพลาดที่สนับสนุน
สายไฟฟ้า (LV/MV/HV)	ความต้านทานต่ํา, การตัดสายสั้น, การตัดสาย, การรั่วไหลความต้านทานสูง, Flashover ความต้านทานสูง
สายเคเบิลโคเอชเชียลความถี่สูง	ความไม่เหมาะสมของอุปสรรค วงจรเปิด วงจรสั้น การเข้าของน้ํา
สายไฟถนนและสายสัญญาณการจราจร	ความผิดพลาดทางพื้นดิน, การบานลําดับ, วงจรเปิด, การรั่วไหล
สายไฟฝัง (ส่วนตัดและสื่อทั้งหมด)	สเปคเตอร์ความผิดพลาดเต็มในสายประสานทองแดงและอลูมิเนียม
สายไฟฟ้าสายโทรคมนาคม	สายลัดสั้น, สายลัดเปิด, ความเสียหายจากน้ํา, ความผิดปกติความต้านทานสูง

รวมอยู่ในกล่อง

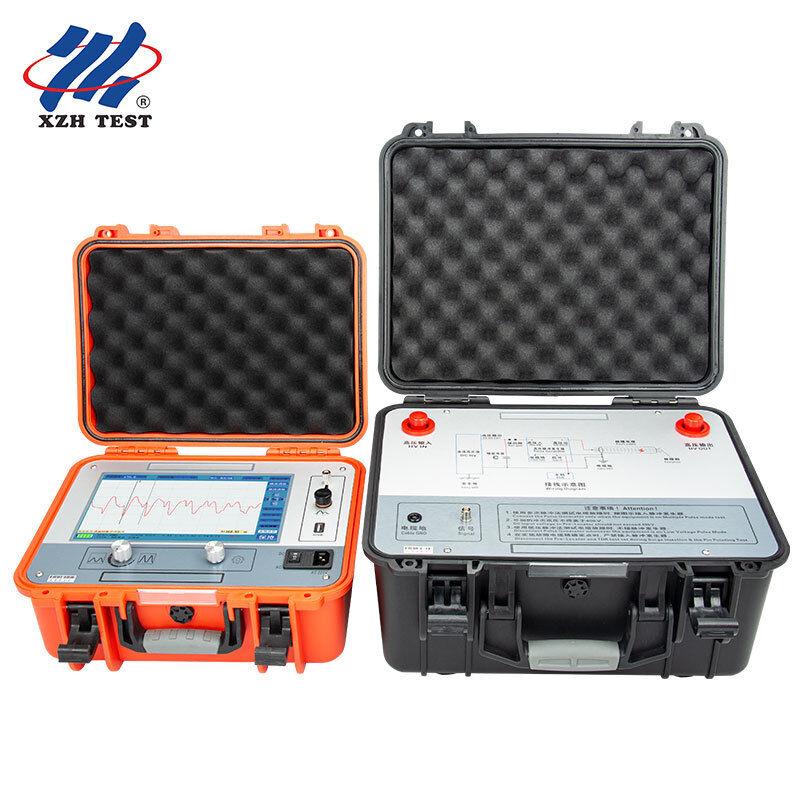

XHGG502A คาเบิ้ลความผิดพลาด Pre-locator (10.1 นิ้วโฮสต์)
เครื่องเชื่อมต่อแรงกระแทก (DC 35kV)
ชุดนําทดสอบ (กระแทกความดันต่ํา + การเชื่อมต่อความดันสูง)
แอดป์เตอร์พลังงานแอลเอซีและชาร์จ
สาย USB สําหรับการส่งออกข้อมูล PC
กล่องขนส่งที่แข็งแรง
คู่มือผู้ใช้

การรับประกันและการสนับสนุน

รับประกันฟรี 12 เดือนต่ออาการบกพร่องการผลิต บริการสนับสนุนและบํารุงรักษาทางเทคนิคตลอดชีวิต รับประกัน CE และ ISO ตอบสนองกับข้อบังคับด้านอุตสาหกรรมของ GB/T 18268.1 DL/T 849มาตรฐาน 1-2019 ของเครื่องทดสอบไฟฟ้าไฟฟ้าความผิดพลาดสายไฟ, และ JJF1042-2020 รายละเอียดการปรับระดับ

คํา ถาม ที่ ถาม บ่อย

คําถาม: การเก็บตัวอย่าง 400MHz มีข้อดีอะไรต่อแบบความถี่ต่ํากว่า?

การเก็บตัวอย่าง 400MHz จับรายละเอียดรูปคลื่นได้ถึง 4 เท่าดีกว่ารุ่น 100MHz.07m ความละเอียดขั้นต่ําและความสามารถในการตรวจจับการเปลี่ยนแปลงอิเมพานซ์เล็ก ๆ จากความเสียหายของสายนําบางส่วนหรือการทําลายของต้นน้ําที่เครื่องมือความถี่ต่ําอาจพลาดสําหรับเครือข่ายเคเบิล 35kV ที่การตรวจพบความผิดพลาดในระยะแรกป้องกันความล้มเหลวที่น่าเสียดาย ระดับความละเอียดนี้มีความสําคัญสําหรับโปรแกรมบํารุงรักษาที่พึ่งพาการ

ถาม: สามารถเก็บรูปคลื่นได้กี่รูป และจัดการมันอย่างไร?

XHGG502A เก็บเก็บ 8000+ รูปแบบคลื่นความดันต่ําและความดันสูงบวกกับ 250+ บันทึก ARC หลายจังหวะ ไฟล์สนับสนุนการตั้งชื่อตัวอักษรจีนเพื่อการจัดตั้งแบบจินตนาการโดยชื่อเว็บไซต์, ID สายเคเบิล, หรือวันที่ผ่าน USB, รูปแบบคลื่นสามารถส่งออกไปยังโปรแกรมบริหารคอมพิวเตอร์ที่รวมไว้เพื่อการวิเคราะห์อาร์คิฟ, การเปรียบเทียบระหว่างวงจรการบํารุงรักษา, และการสร้างรายงานมืออาชีพ

คําถาม: XHGG502A ตอบสนองมาตรฐานความปลอดภัยและความเป็นไปตามมาตรฐานอะไร?

มีการรับรอง CE และ ISO สอดคล้องกับ GB/T 18268.1 (ความต้องการ EMC สําหรับอุปกรณ์การวัด, การควบคุม และอุปกรณ์ห้องปฏิบัติการ) DL/T 849.1-2019 (รายละเอียดทั่วไปสําหรับเครื่องทดสอบไฟฟ้าไฟฟ้าไฟฟ้า)และ JJF1042-2020 (รายละเอียดการปรับระดับสําหรับเครื่องหาความผิดพลาดของสายไฟฟ้า)การรับรองเหล่านี้รับประกันว่าเครื่องมือตรงกับมาตรฐานสากลเกี่ยวกับความปลอดภัย ผลงานและความน่าเชื่อถือ

คําถาม: มีความกว้างกระแทกแบบไหน และผมเลือกแบบไหนดี?

ขนาดความกว้างของแรงกระแทกที่สามารถเลือกได้แปดครั้ง ตั้งแต่ 0.15μs ถึง 10μs.4 10μs) ส่งพลังงานมากขึ้นสําหรับการทดสอบระยะไกลกติกาหลักคือ: ให้ความกว้างของแรงกระแทกตรงกับประมาณ 1% ของความยาวของเคเบิลที่คาดหวัง เพื่อให้มีความสมดุลที่ดีที่สุดระหว่างความละเอียดและระยะฟังก์ชัน auto-range ยังสามารถเลือกการตั้งค่าที่เหมาะสมโดยอัตโนมัติ.

ถาม: XHGG502A สามารถบูรณาการในรถตู้ทดสอบสายไฟฟ้าที่มีอยู่ได้หรือไม่?

ใช่ครับ หน่วยหลักขนาดเล็ก 5 กิโลกรัม (358×284×168 มม.) เหมาะกับรากอุปกรณ์มาตรฐาน และเครื่องเชื่อมแรง 10 กิโลกรัม (430×380×220 มม.)XHGG502A สามารถติดตั้ง rack ในแวนทดสอบสายเคเบิลเคียงข้างกับ HV เครื่องกําเนิดกระแสไฟฟ้าและ pinpointer สําหรับระบบการตั้งตําแหน่งความผิดพลาดเคลื่อนที่ที่สมบูรณ์แบบติดต่อทีมงานการบูรณาการของเรา เพื่อแนะนําการติดตั้งและสายไฟ

คําถาม: ระยะเวลาการจัดส่งทั่วไปคืออะไร และการรับประกันครอบคลุมอะไร?

การจัดส่งมาตรฐานคือ 5-15 วันทําการขึ้นอยู่กับการปรับปรุงและจุดหมายหมาย การรับประกัน 12 เดือนครอบคลุมความบกพร่องการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดชีวิตแต่ละหน่วยถูกปรับขนาดโรงงานด้วยใบรับรองการทดสอบก่อนการส่งบริการเปิดใช้งานและการฝึกอบรมผู้ปฏิบัติการในสถานที่มีให้บริการสําหรับผู้ใช้ครั้งแรกหรือองค์กรที่ขยายศักยภาพการทดสอบของพวกเขา

ขอข้อเสนอราคาหรือกําหนดการปรึกษาทางเทคนิคสําหรับ XHGG502A ARC Multi-Pulse Cable Fault Pre-Locator

การให้คะแนนและความคิดเห็น

เรตติ้งโดยรวม

5.0

จาก 50 รีวิวสําหรับผู้จัดจําหน่ายนี้

ภาพรวมการให้คะแนน

ต่อไปนี้คือการกระจายของเรตติ้งทั้งหมด

5 ดาว

100%

4 ดาว

3 ดาว

2 ดาว

1 ดาว

รีวิวทั้งหมด

M*i

Poland Apr 29.2026

เป็นประโยชน์ (1)

The XHGG502 tester works flawlessly for indoor building wiring jobs. It quickly located hidden cable faults inside Warsaw’s Złota 44 high-rise. Compact, precise amid tangled inter-floor wires and saves us tons of repair time.

Wayne Butler

United States Mar 7.2026

เป็นประโยชน์ (3)

Absolute workhorse for our utility crew，I’ve used this cable fault tester on underground power lines across Ohio suburbs for four months straight. Last Tuesday, we located a water-soaked cable short under a residential driveway in Columbus; it pinpointed the fault within 3 feet. It blocks signal interference perfectly amid dense parallel power lines in neighborhood subdivisions. The heavy-duty shell survives bouncing around our work trucks, and the battery stays charged through full field shifts. It slashes our digging hours and never fails on emergency service calls.

Marcin

Turkey Mar 7.2025

เป็นประโยชน์ (5)

We purchased the XHGG502A for our company's cable fault detection work, and we are extremely satisfied with its overall performance! The equipment is stable and reliable, and the measurement data is accurate. Compared to similar products we used before, it has stronger resistance to moisture and dust, making it suitable for various harsh working environments. Furthermore, its compact size makes it easy to store and transport. The technical team at Xuzhihui Electromechanical also provides regular follow-up visits and maintenance advice, which gives us great confidence in the product and service!
